Kompletní specifikace

Originální recirkulační ventil od americké firmy Tial Sport určený pro přeplňované turbo a kompresorové motory (Paxton, Vortec atp.). Ventil je založený na bázi předchozích ventilů Q a BV50, je nabízen s různými druhy pružin pro různé plnící tlaky včetně speciální pružiny pro kompresorové motory. Volitelné vystupní porty nabízejí rozsáhlou variabilitu pro požadovanou instalaci.

- QR je recirkulační bypass ventil vyrobený na bázi otevřeného ventilu Q.
- Ventil vyžívá standardní Tial V-band přírubu a může být kdykoliv změněn na standardní otevřený ventil pouhou výměnou spodního dílu.
- Volitelné konfigurace hadic a nebo v-band připojení pro vstupní a výstupní porty zaručují obrovskou variabilitu ventilu a možného připojení a použití.
- Hliníkové variabilní příruby a v-bandové spony zaručují rychlou a snadnou instalaci. V-band spony využívají nerezové prvky pro dlouhodobou životnost nepodléhající korozi.
- Těsnění ventilu využívá Viton o-kroužek, který je uchycen na správném místě vně ventilu, aby nedošlo k jeho nechtěnému vytlačení, jako u jiných značek. Vřeteno a vedení ventilu jsou mazány pomocí teflonu a eloxovány, aby nedocházelo k jejich opotřebení, což zaručuje dlouhodobou životnost.
- Ventil využívá hliníkových přípojek pro vedení vzduchu (M10x1.0) s velkým průtokem pomocí banja a průtokového šroubu (10mm), což zaručuje rychlou a přesnou odezvu. Silikonová membrána resistentní vůči vysokým teplotám vyrobena z Nomex materiálu zaručuje dlouhou životnost bez poškození.
- Hliníková nebo ocelová příruba určená k navaření na trubku je dodávaná v každém balení. Nerezová je k dospozici za příplatek. Díky použití hliníkového obalu a jeho eloxování lze vybrat různou barvu ventilu. Příruba doporučena pro montáž trubek 63,5mm (2.5 palce).

Součástí balení:
- blow off ventil.
- banjo a průtokový šroub na vedení vzduchu M10x1.0.
- hliníková v-band příruba k navaření.
- v-band spona.
- recirkulační adaptér.

Druhy recyrkulačních portů:
- průměr na hadici 25,4mm (1").
- průměr na hadici 29mm (1.14") - např. GT-R.
- průměr na hadici 34mm (1.34") - např. Subaru, Evo, DSM.
- průměr na hadici 38,1mm (1.5").

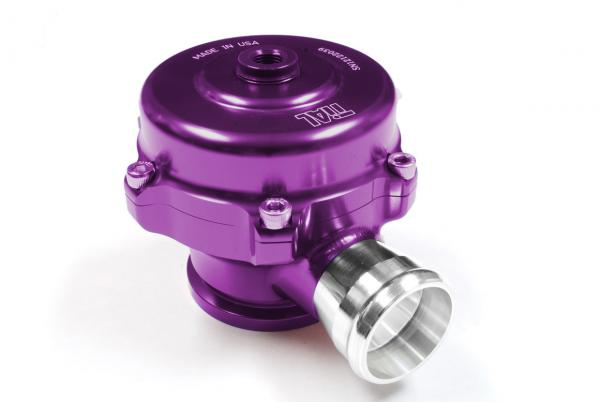

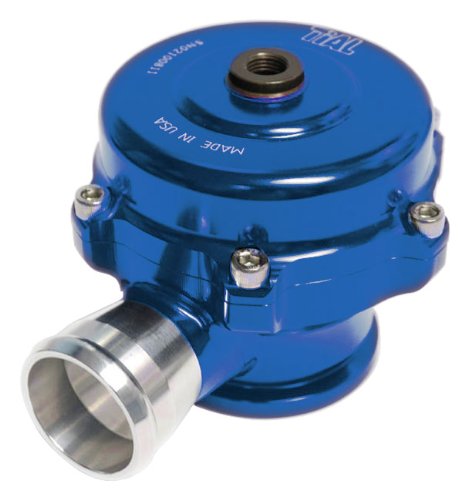

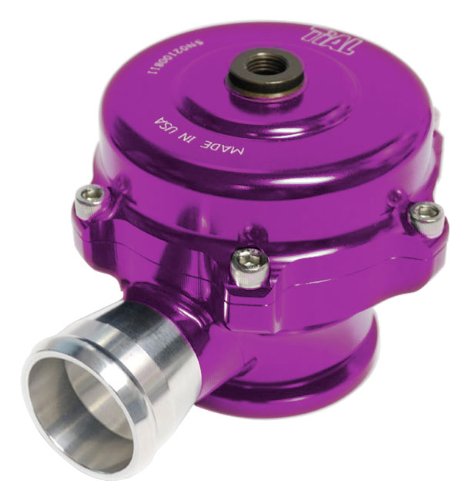

Barevné provedení: černá, modrá, červená, fialová, stříbrná (barvu prosíme specifikujte do poznámek při dokončení objednávky.

Možnost výběru pružiny pro daný tlak: 0,14 bar (2psi - určeno pro kompresory S/C), 0,41 bar (6psi), 0,55 bar (8psi), 0,69 bar (10psi), 0,76 bar (11psi), 0,83 bar (12psi).

Pružiny:
barva / požadovaný tlak / určeno pro motor s podtlakem
- zelená / 0,14 bar (2 psi) / kompresor
- černá / 0,41 bar (6 psi) / -8 až -11 inHg
- bílá / 0,55 bar (8 psi) / -12 až -15 inHg
- bebarvá / 0,69 bar (10 psi) / -16 až -19 inHg
- žlutá / 0,76 bar (11 psi) / -20 až -21 inHg
- hnědá / 0,83 bar (12 psi) / -22 až -23 inHg

<a href="http://tialsport.com/documents/QRtech.PDF">Technický výkres.</a>

<a href="http://tialsport.com/documents/explodedqr.pdf">Seznam dílů.</a>

<a href="http://tialsport.com/documents/w3_tial_qqr_sp.pdf">Pružiny do ventilu a plnící tlaky.</a>

http://www.youtube.com/watch?v=G7u-sO44ORM

http://www.youtube.com/watch?v=PDCytlQyRDc

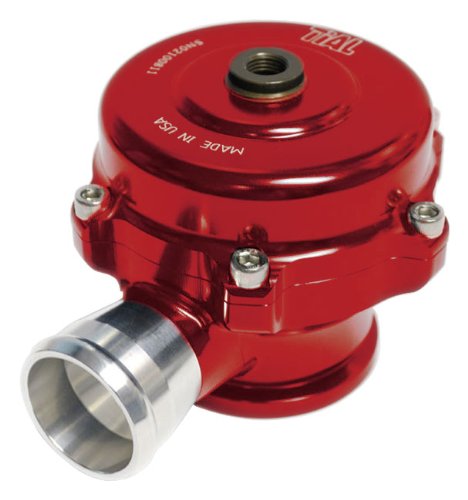

Blow off ventil Tial Sport typ QR - 50mm. Verze closed loop = uzavřený.

Jedná se o originální ventil firmy Tial Sport s unikátním výrobním číslem, které je jedinečně a které lze ověřit přímo u firmy Tial Sport!!!
